Como desenhar sobre a foto ou o PDF de uma planta

A planta da construtora, a do contrato ou uma foto do papel antigo viram o ponto de partida: você acerta a escala e desenha por cima.

Atualizado em 14 de outubro de 2026

Quando vale a pena

Muita gente já tem a planta do imóvel: no manual da construtora, no anúncio da imobiliária, num PDF da prefeitura ou numa folha guardada na gaveta. Só que uma imagem não deixa mudar nada. Redesenhar por cima transforma a imagem numa planta de verdade, com paredes, áreas e móveis que você consegue editar e imprimir.

1. Prepare a imagem

• Foto de papel: fotografe de frente, com a folha bem esticada e sem sombra. Quanto menos inclinada a câmera, menos a planta deforma. Fotos com mais de 4000 pixels são reduzidas ao abrir.
• PDF: pode abrir direto. Se o arquivo tiver várias páginas, o editor pergunta qual usar.
• Print da tela: copie a imagem e cole no editor com Ctrl+V.

O editor aceita JPG, PNG, WebP e PDF.

2. Abra como imagem de fundo

Há três caminhos, e todos fazem a mesma coisa:

• o botão de imagem na barra da esquerda (tecla I);
• "Abrir imagem ou PDF", no painel da direita;
• arrastar o arquivo do computador para a área de desenho.

A imagem aparece embaixo de tudo, meio transparente, e o editor já entra no modo de calibrar a escala.

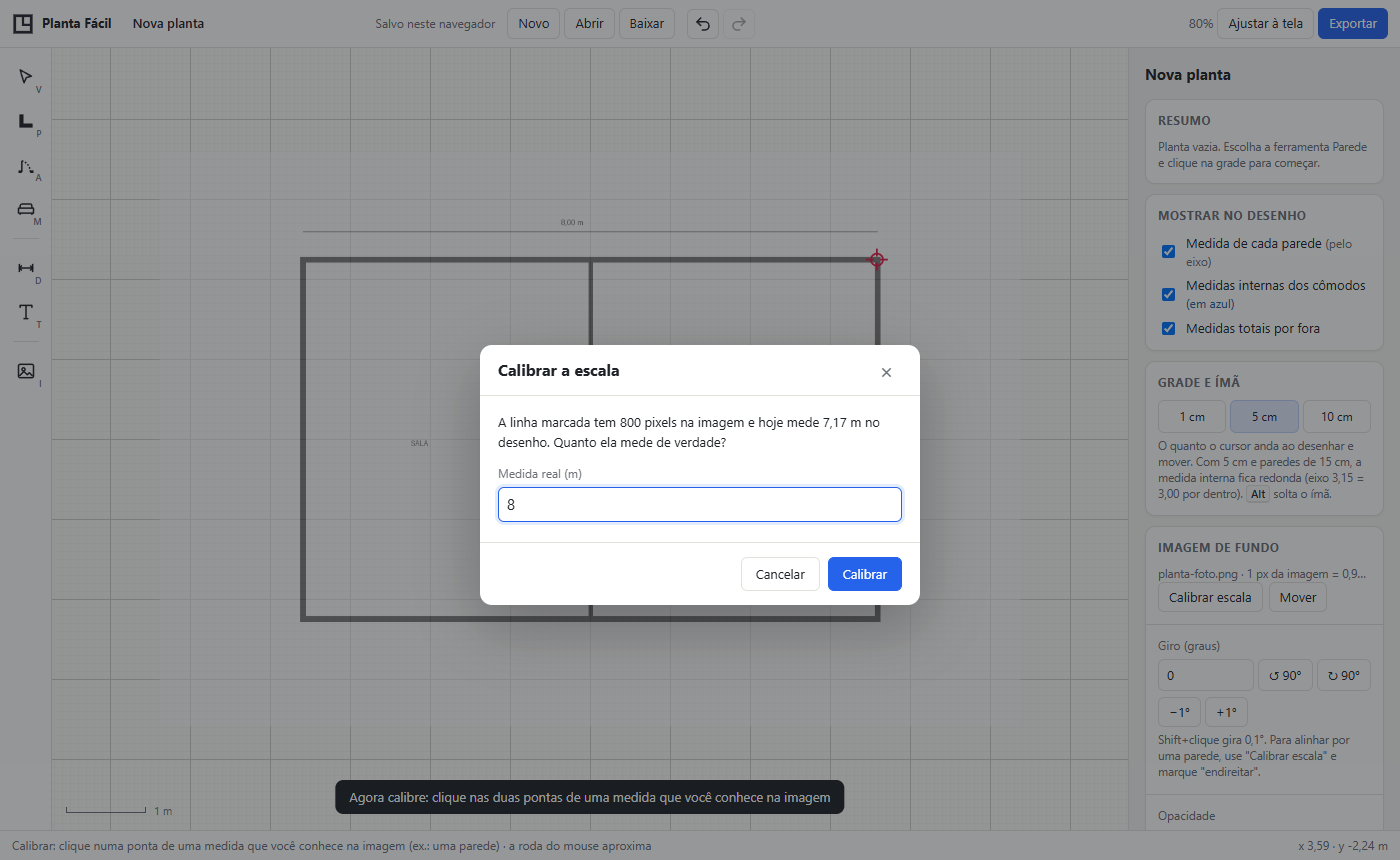

3. Acerte a escala

A imagem chega sem tamanho real, e o editor não sabe se aquela parede tem 3 m ou 30 m. Para ensinar, use uma medida que você conhece:

1. Clique numa ponta de uma medida conhecida (a parede mais comprida com cota escrita, por exemplo).
2. Clique na outra ponta.
3. Digite quanto ela mede de verdade e confirme.

O primeiro ponto clicado fica parado, e a imagem cresce ou encolhe em volta dele. Se a linha que você marcou estiver um pouco torta (até 20°), o editor oferece endireitar a imagem, que gira até essa linha ficar na horizontal ou na vertical.

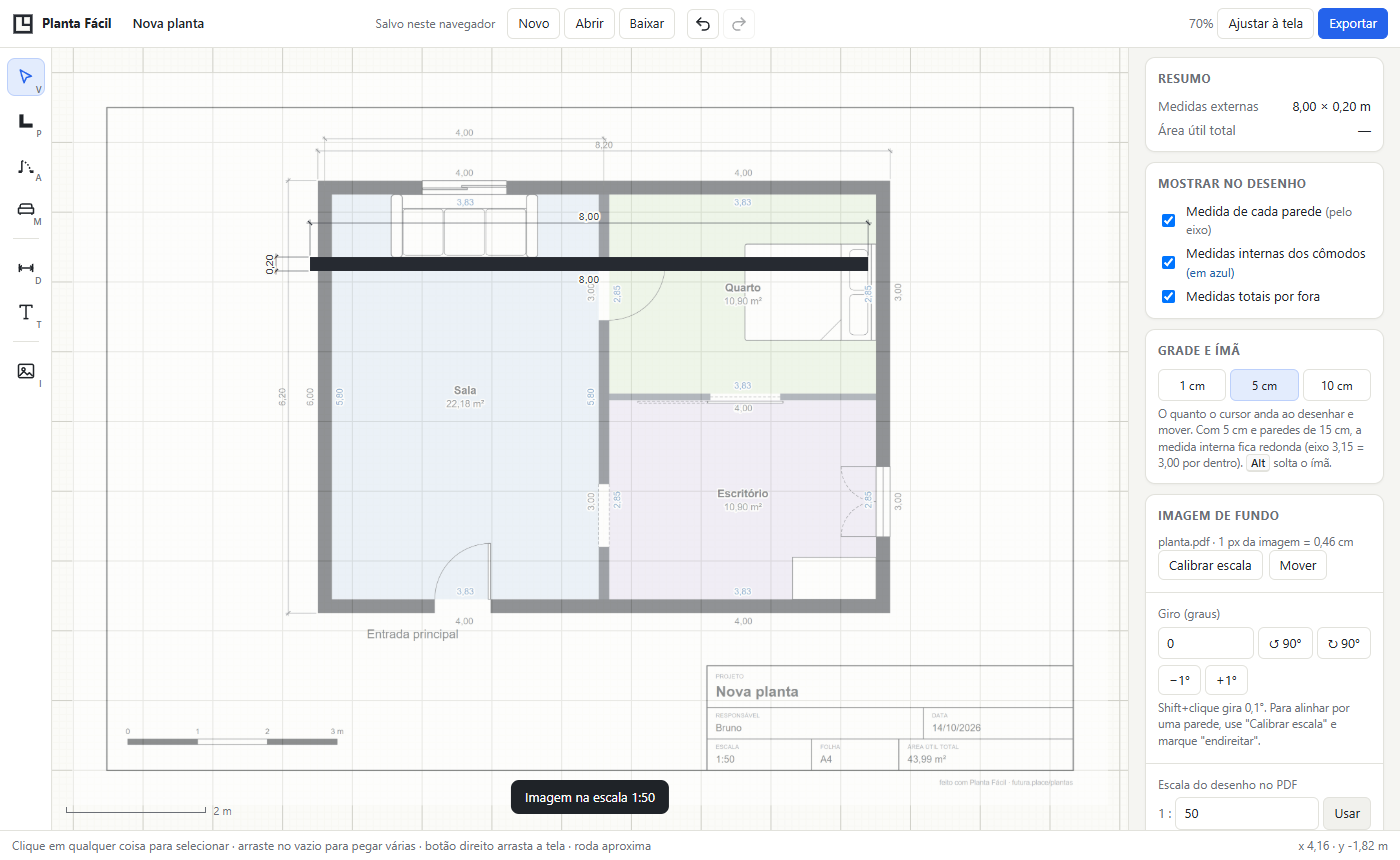

4. Desenhe por cima

Com a escala certa, use a ferramenta Parede (P) e clique pelo meio das paredes da imagem. Enquanto a imagem está visível, o piso dos cômodos fica mais claro para ela continuar aparecendo. No painel da direita dá para:

• mudar a opacidade da imagem (começa em 50%) e escondê-la para ver só o seu desenho;
• mover a imagem, se ela ficou deslocada;
• girar: 90° de cada vez, 1° no ajuste fino, ou 0,1° com Shift+clique, e também digitando o ângulo exato.

5. Confira com a trena

A planta da construtora mostra o projeto, e a obra nem sempre sai igual. Antes de comprar móveis sob medida, meça de verdade duas ou três paredes e compare com o desenho. Se algo não bater, mude a medida da parede no painel da direita: o editor estica a parede e mantém as outras ligadas.

A imagem vai junto?

• No PDF e no PNG, não. A imagem de fundo é só um guia de desenho e não sai na exportação.
• No arquivo do projeto, sim. Ao clicar em Baixar, a imagem vai junto dentro do .planta.json, e o projeto abre completo em outro computador.

A imagem fica só no seu computador: ela não é enviada para nenhum servidor.
